ER型高頻變壓器

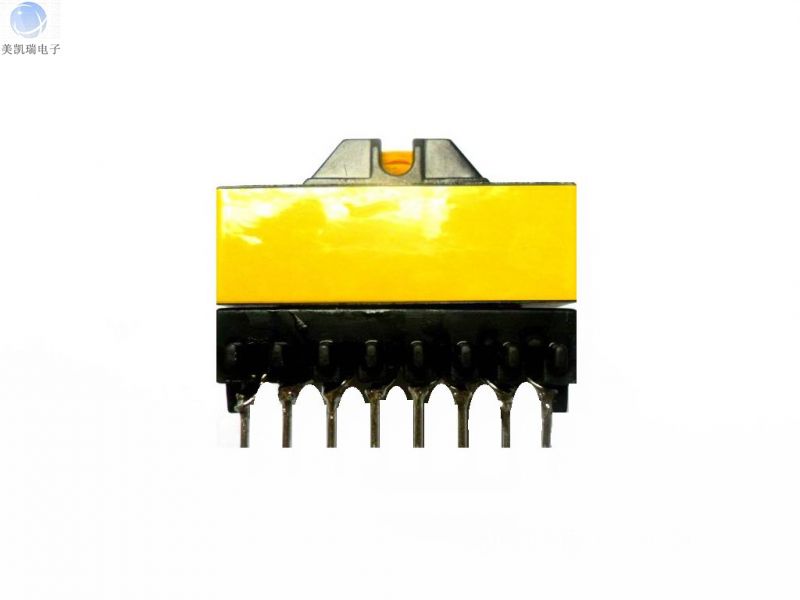

ER40高頻變壓器

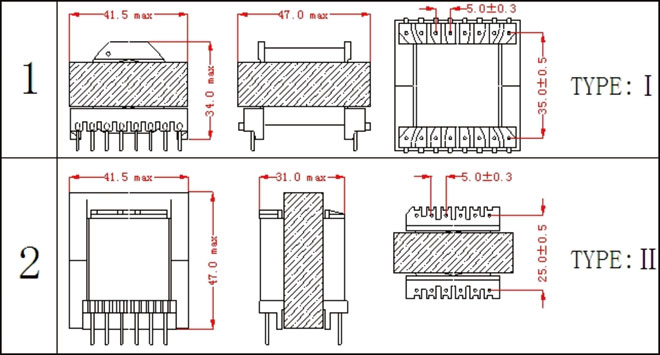

一. EC/ER40高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EC/ER40-1 | 立式 | Ⅰ | 41.5 | 47.0 | 34.0 | 8 | 5.0 | 8 | 5.0 | 35.0 | Φ1.0 |
EC/ER40-2 | 立式 | Ⅰ | 60.0 | 41.0 | 39.0 | 19 | 3.0 | 19 | 3.0 | 35.0 | Φ0.8 |
EC/ER40-3 | 立式 | Ⅰ | 4105 | 45.0 | 29.0 | 8 | 5.0 | 8 | 5.0 | 35.2 | Φ1.0 |
EC/ER40-4 | 臥式 | II | 41.5 | 31.0 | 47.0 | 6 | 5.0 | 6 | 5.0 | 25.0 | Φ1.0 |
EC/ER40-5 | 臥式 | II | 41.5 | 31.0 | 47.0 | 7 | 5.0 | 7 | 5.0 | 25.0 | Φ1.0 |
EC/ER40-6 | 臥式 | II | 41.5 | 31.0 | 47.0 | 8 | 5.0 | 8 | 5.0 | 25.0 | Φ1.0 |
以上為公司常用骨架樣式，其它款式暫未列入其中，骨架可選有雙槽及多槽，歡迎咨詢。本公司可按客戶要求定制各種規格EC/ER40高頻變壓器。
二. EC/ER40高頻變壓器性能
1.工作頻率：40kHz-500KHz
2.輸出功率：120 to 600 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EC/ER40高頻變壓器的特點
EC-40/ER-40高頻變壓器具有繞制方便，價格適中，可靠性高的特點。EC/ER型變壓器是基本型的鐵氧體磁芯，它們被廣用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，適用于典型的變壓器結構，EC/ER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四. EC/ER40高頻變壓器的應用
EC/ER40高頻變壓器常應用于ups電源變壓器和電感器、車載逆變器電源變壓器、PC電源變壓器、LLC電源變壓器、通信電源變壓器，工業變頻器等。
五. EC/ER40高頻變壓器價格
EC/ER40高頻變壓器的價格區間一般在7.5-11元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
