ER型高頻變壓器

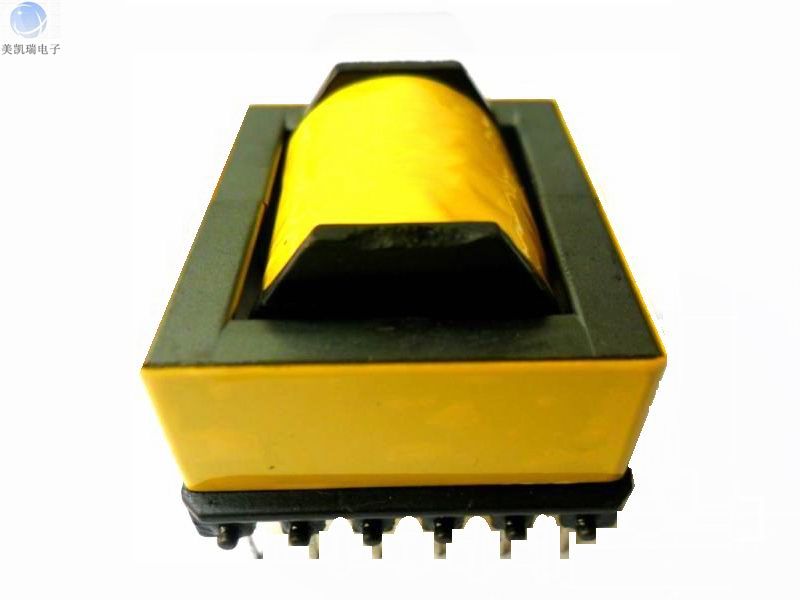

EC2828高頻變壓器
一. EC2828高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EC/ER28-1 | 立式 | Ⅰ | 29.5 | 24.0 | 36.5 | 5 | 5.0 | 5 | 5.0 | 17.5 | Φ0.8 |
EC/ER28-2 | 臥式 | II | 31.5 | 38.0 | 26.5 | 6 | 5.0 | 6 | 5.0 | 30.0 | Φ0.8 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EC2828高頻變壓器。
二.EC2828高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：30 to 150 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EC2828高頻變壓器的特點
EC2828高頻變壓器具繞制方便，價格適中，可靠性高的特點。EC/ER2828高頻變壓器是基本型的鐵氧體磁芯，它們被廣用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，適用于典型的變壓器結構，EC/ER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四.EC2828高頻變壓器的應用
EC2828高頻變壓器常應用于主變壓器、LLC諧振電感、DC-DC轉換器、開關電源充電器等。
五.EC2828高頻變壓器價格
EC2828高頻變壓器的價格區間一般在3.5-4.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
