高頻變壓器屏蔽銅鉑對漏感，寄生電容和EMI的影響；高頻變壓器繞制時,在原邊和副邊之間增加繞組或銅箔，引出一端接到原邊的工作地上面，叫內部屏蔽：主要目的是將原邊的共模干擾信號通過屏蔽層回流到騷擾源，如果沒有這個屏蔽層，有一部共模干擾信號就會通過原副邊繞組之間的層間電容傳遞到副邊，從而引起輸出端的EMI問題。

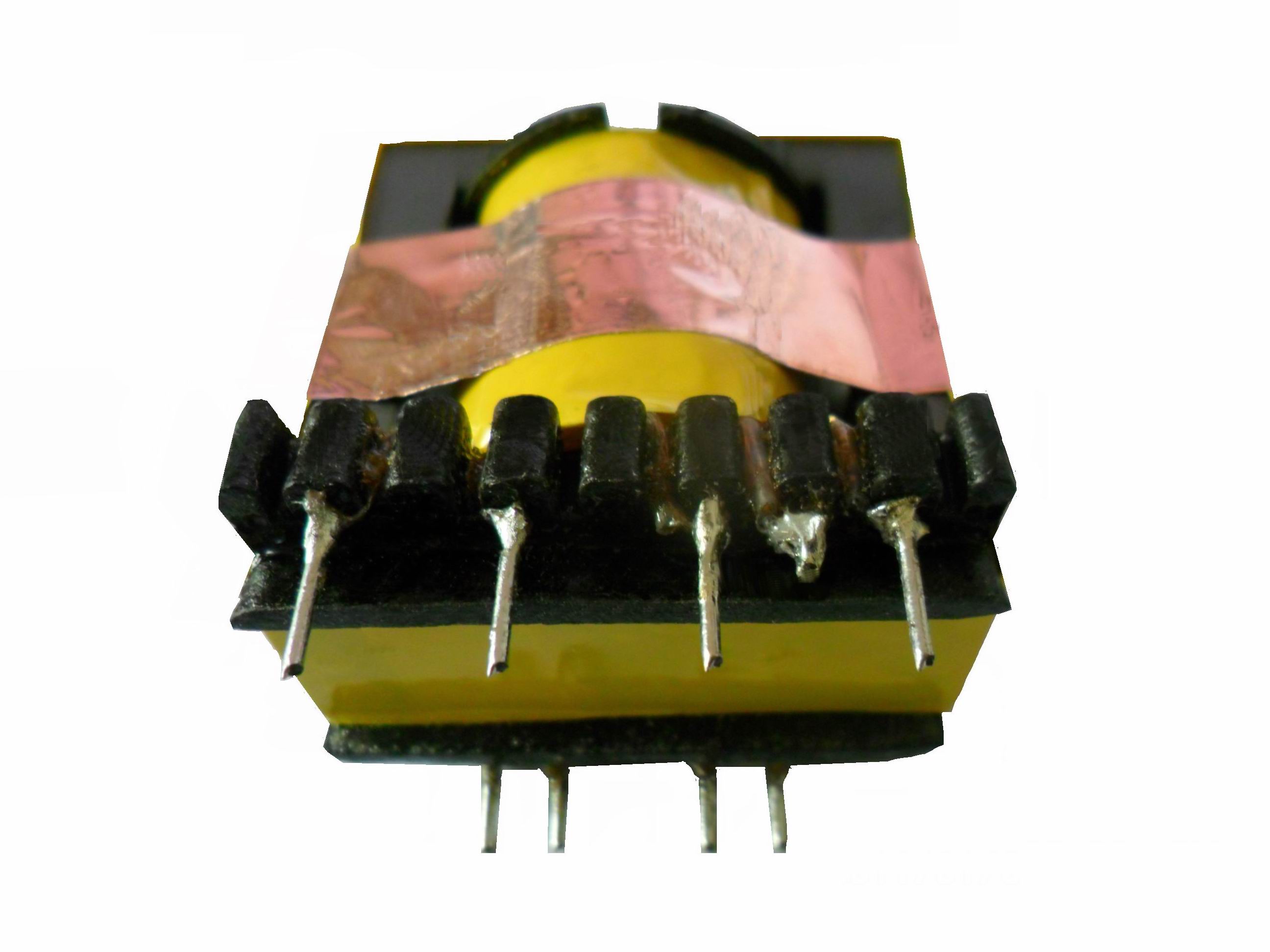

在變壓器的外部緊貼磁芯和繞組包覆一層銅箔，這一層銅箔要閉合，形成一個環形回路，叫外部屏蔽。變壓器的漏感磁場不在磁芯內部閉合，而是泄漏到外部空間，在高頻應用時，較強的漏磁場會在輸入和輸出端口的閉合回路上感應出電壓，導致EMI測試結果變差。如果有外部屏蔽層，根據電磁感應原理，屏蔽層內會感應出電流，形成相反的磁場，抵消變壓器漏磁場的影響。
變壓器加屏蔽銅鉑，主要還是根據EMI情況而設計的，根據共模噪聲和差模噪聲所引起的原因，可以看出主要還是對共模干擾起作用。。。
1.共模噪聲電流Icm指的是LINE，NEUTRAL兩線相對于接地線的噪聲干擾的電流分量；
共模噪聲干擾電流主要是由電源電路中的功率管對地的寄生電容，快速二極管對地的寄生電容，以及變壓器的寄生電容和雜散電容所引起；
2.差模噪聲電流Idm指的是直接流經L和N線（不流經地線）的噪聲干擾電流分量；
差模噪聲干擾電流則是由電源電路初級端的非連續電流和輸入濾波大電容（電解電容）上的寄生電阻及寄生電感所造成！
加入內部屏蔽層，增大層間距離，減小層間電容，減低初次級耦合度，增大漏感！
變壓器是一個噪聲源,而初級次級的漏感及初級的層間電容、 次級的層間電容、初級和次級之間的耦合電容則是噪聲的通道。初級或次級的層間電容可以通過減小繞組的層數來降低，增大變壓器骨架窗口的寬度可在減小繞組的層數。分離的繞組如初級采用三明治繞法可以減小初級的漏感，但由于增大了初級和次級的接觸面積，因而增大了初級和次級的耦合電容。采用銅皮的屏蔽可以減小初級與次級間的耦合電容。屏蔽層繞在初級與次級之間,并且要接到初級或次級的靜點如初級地和次級地.屏蔽層使初級和次級的耦合系數降低，從而增加了漏感。
