ER型高頻變壓器

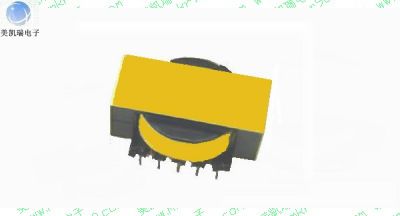

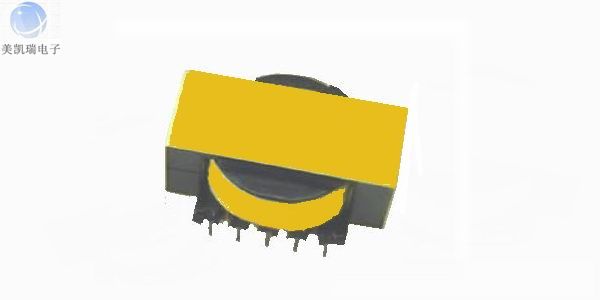

EC2010高頻變壓器

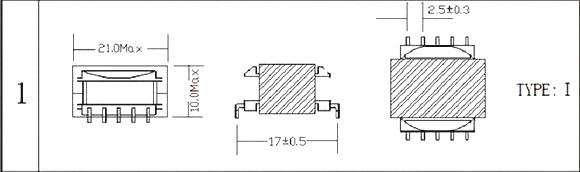

一. EC2010高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EC/ER28-1 | 臥式 | Ⅰ | 21.0 | 17.0 | 10.0 | 5 | 2.5 | 5 | 2.5 | 17.0 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EC2010高頻變壓器。
二.EC2010高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：30 to 150 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EC2010高頻變壓器的特點
EC2010高頻變壓器具有尺寸小，高度低，價格便宜，可靠性高的特點。EC2010高頻變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會提高；其它性能接近于EE型和EC型變壓器。EC2010高頻變壓器適用于各種開關電源變壓器和阻流線圈。
四.EC2010高頻變壓器的應用
EC2010高頻變壓器常應用于主變壓器、LLC諧振電感、DC-DC轉換器、開關電源充電器等。
五.EC2010高頻變壓器價格
EC2010高頻變壓器的價格區間一般在2.3-3.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
