ER型高頻變壓器

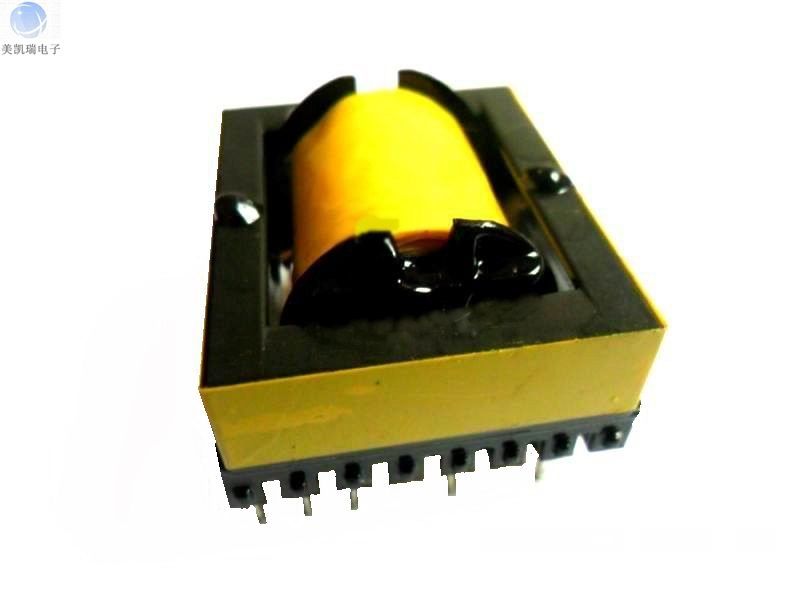

EC3542高頻變壓器
一.EC3542高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EC/ER35-1 | 臥式 | Ⅰ | 37.0 | 45.0 | 30.0 | 7 | 5.0 | 7 | 5.0 | 37.0 | Φ1.0 |
EC/ER35-2 | 臥式 | Ⅰ | 40.0 | 43.5 | 30.0 | 8 | 5.0 | 8 | 5.0 | 35.0 | Φ1.0 |
EC/ER35-3 | 臥式 | Ⅰ | 36.0 | 36.0 | 27.0 | 7 | 5.1 | 4 | 5.1/20.4 | 30.4 | Φ0.8 |
EC/ER35-4 | 臥式 | Ⅰ | 41.0 | 39.0 | 27.0 | 8 | 5.0 | 8 | 5.0 | 30.0 | Φ1.0 |
EC/ER35-5 | 立式 | Ⅱ | 37.0 | 29.5 | 45.0 | 6 | 5.0 | 6 | 5.0 | 22.5 | Φ1.0 |
EC/ER35-6 | 立式 | Ⅱ | 37.0 | 29.5 | 45.0 | 7 | 5.0 | 7 | 5.0 | 22.5 | Φ1.0 |
EC/ER35-7 | 立式 | Ⅱ | 41.0 | 31.0 | 45.0 | 8 | 5.0 | 8 | 5.0 | 22.5 | Φ1.0 |
EC/ER35-8 | 立式 | Ⅱ | 51.0 | 29.0 | 46.0 | 8 | 5.0 | 10 | 5.0 | 22.3 | Φ0.6 |
EC/ER35-9 | 立式 | Ⅱ | 41.0 | 29.0 | 33.0 | 15 | 2.5 | 15 | 2.5 | 22.5 | Φ0.6 |
EC/ER35-10 | 立式 | Ⅱ | 58.0 | 26.0 | 43.0 | 22 | 2.5 | 22 | 2.5 | 22.4 | Φ0.6 |
EC/ER35-11 | 立式 | Ⅱ | 39.0 | 29.0 | 42.0 | 14 | 2.5 | 14 | 2.5 | 22.3 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EC35高頻變壓器。
二.EC35高頻變壓器性能
1.工作頻率：50kHz-500KHz
2.輸出功率：20 to 400 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EC35高頻變壓器的特點
EC35高頻變壓器具有繞制方便，價格適中，可靠性高的特點。EC/ER型變壓器是基本型的鐵氧體磁芯，它們被廣用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，適用于典型的變壓器結構，EC/ER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四.EC35高頻變壓器的應用
EC35高頻變壓器常應用于UPS電源變壓器、LED電源變壓器、通信電源變壓器，工業變頻器等。
五.EC35高頻變壓器價格
EC35高頻變壓器的價格區間一般在5.5-10.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，
以及是否要求過安規認證等。
