ER型高頻變壓器

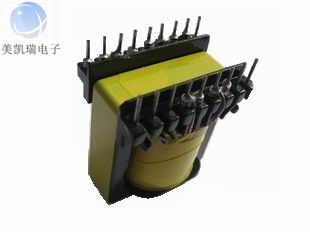

ER4215高頻變壓器
一. ER4215高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
ER4215-1 | 立式 | Ⅰ | 44.0 | 31.0 | 50.0 | 7 | 5.0 | 7 | 5.0 | 24.8 | Φ1.0 |
ER4215-2 | 立式 | Ⅰ | 44.0 | 31.0 | 50.0 | 8 | 5.0 | 8 | 5.0 | 25.0 | Φ1.0 |
ER4215-3 | 立式 | Ⅰ | 46.0 | 38.0 | 41.0 | 9 | 5.0 | 9 | 5.0 | 30.0 | Φ1.0 |
ER4215-4 | 立式 | Ⅰ | 56.0 | 33.0 | 50.0 | 11 | 5.0 | 11 | 5.0 | 25.0 | Φ1.0 |
ER4215-5 | 臥式 | Ⅱ | 44.0 | 46.0 | 35.0 | 7 | 5.0 | 7 | 5.0 | 35.0 | Φ1.0 |
ER4215-6 | 臥式 | Ⅱ | 44.0 | 48.0 | 33.0 | 8 | 5.0 | 8 | 5.0 | 40.0 | Φ1.0 |
ER4215-7 | 臥式 | Ⅱ | 53.0 | 53.0 | 37.0 | 9 | 5.0 | 9 | 5.0 | 40.0 | Φ1.0 |
以上為公司常用骨架樣式，其它款式暫未列入其中，骨架可配磁芯為ER4215、ER4220，歡迎咨詢。本公司可按客戶要求定制各種規格ER42高頻變壓器。
二.ER4215高頻變壓器性能
1.工作頻率：40kHz-500KHz
2.輸出功率：150 to 1000 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
ER4215高頻變壓器具有繞制方便，價格適中，可靠性高的特點。ER型變壓器是基本型的鐵氧體磁芯，它們被廣用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，適用于典型的變壓器結構，ER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四. ER4215高頻變壓器的應用
ER4215高頻變壓器常應用于車載逆變器電源變壓器、PC電源、LLC電源、通信電源、工業變頻器、UPS電源變壓器等。
五. ER4215高頻變壓器價格
ER4215高頻變壓器的價格區間一般在9.5-15元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
