EI型高頻變壓器

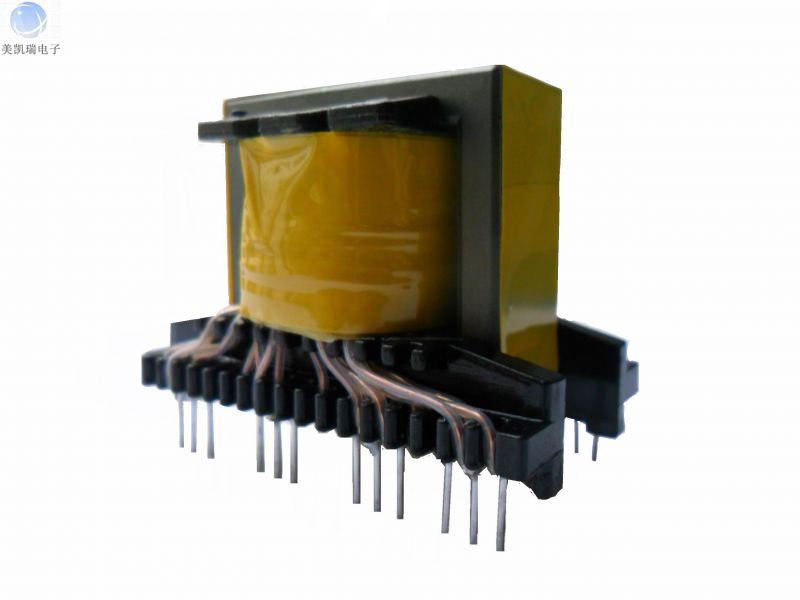

EI33高頻變壓器

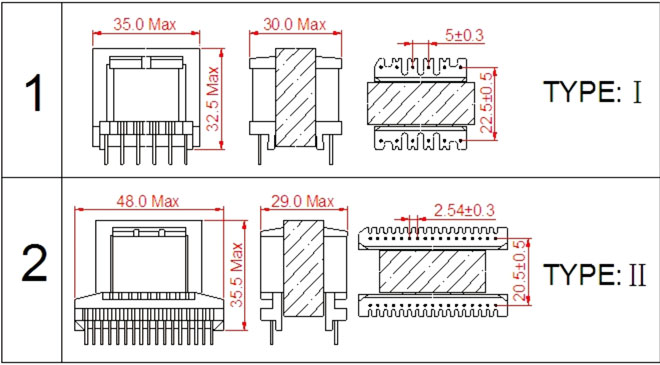

一、EI33高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EI33-1 | 立式 | Ⅰ | 35.0 | 30.0 | 32.5 | 6 | 5.0 | 6 | 5.0 | 22.5 | Φ0.8 |
EI33-2 | 立式 | Ⅰ | 36.0 | 30.0 | 32.5 | 7 | 5.0 | 7 | 5.0 | 22.5 | Φ0.8 |
EI33-3 | 立式 | Ⅰ | 40.0 | 30.0 | 32.5 | 8 | 5.0 | 8 | 5.0 | 22.5 | Φ0.8 |
EI33-4 | 立式 | Ⅰ | 45.0 | 30.0 | 32.5 | 9 | 5.0 | 9 | 5.0 | 22.5 | Φ0.8 |
EI33-5 | 立式 | Ⅱ | 48.0 | 29.0 | 35.5 | 17 | 2.54 | 17 | 2.54 | 20.5 | Φ0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EI33高頻變壓器。
二、EI33高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：30 to 80 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
EI33高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EI型變壓器是基本型的鐵氧體磁芯，它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，具有優良的材料特性，適用于典型的變壓器結構，EI型高頻變壓器適用范圍廣，工作頻率高，工作電壓范圍寬，輸出功率大，熱穩定性能高。適用于各種開關電源變壓器和阻流線圈。
四、EI33高頻變壓器的應用
EI33高頻變壓器常應用于DC-DC轉換器、變頻器驅動變壓器、高頻電磁感應加熱設備。
五、EI33高頻變壓器價格
EI33高頻變壓器的價格區間一般在4.0 -18元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
