UU10.5共模電感是開關電源，變頻器、UPS電源,電子整流器等設備中的一個重要部分。 其工作原理：當工作電流流過兩個繞向相反線圈時產生兩個相互抵消的磁場H1、H2此時工作電流主要受線圈歐姆電阻以及可忽略不計的工作頻率下小漏電感的阻尼。 如果有干擾信號流過線圈時線圈即呈現出高阻抗產生很強的阻尼效果達到衰減干擾信號作用。
產品具體電感量，電流等數據可以根據客戶要求定制生產。常用共模濾波器型號有UU9.8、UU10.5、UU16、UU20等。
 | 產品型號： | UU10.5 | 產品名稱： | UU10.5共模電感 | 產品特點： | UU10.5共模電感主要用在交流電源的EMI，主要用途用 來消除低頻的共模雜訊。 |

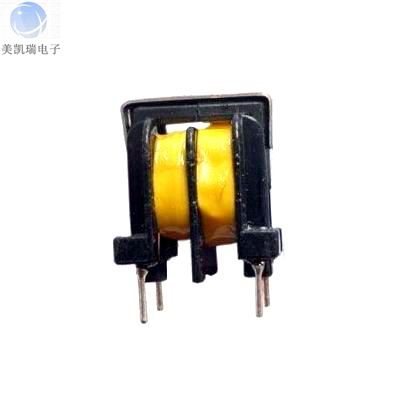

|  放大圖片
|
 | UU10.5共模電感組的詳細資料： |  |
UU10.5共模電感圖型及尺寸( SHAPE AND SIZE) ( 單位 mm )
| 型號 | A | B | C | D | E | G | H | | UU9.8 | 17.00 | 4.0±1.0 | 8.0±0.5 | 12.0 | 0.6±0.5 | 7.0±0.5 | 17.0 | | UU9.8-H | 17.00 | 4.0±1.0 | 8.0±0.5 | 16.0 | 0.6±0.5 | 7.0±0.5 | 13.0 | | UU10.5 | 19.00 | 4.0±1.0 | 13.0±0.5 | 17.0 | 0.7±0.5 | 10.0±0.5 | 22.0 | | UU16 | 23.00 | 4.0±1.0 | 13.0±0.5 | 19.5 | 0.7±0.5 | 10.0±0.5 | 27.5 |
UU10.5共模電感編號表示UU10.5 - 12mH min-H
(1) (2) （3） (1). 編號(Type) : UU10.5電感（Ferrite beads) ( UU10.5)
(2). 電感量標示
(3). 有H表示臥式，沒有H表示立式 參數可按客戶具體要求制作 |
| |
|
