EI型高頻變壓器

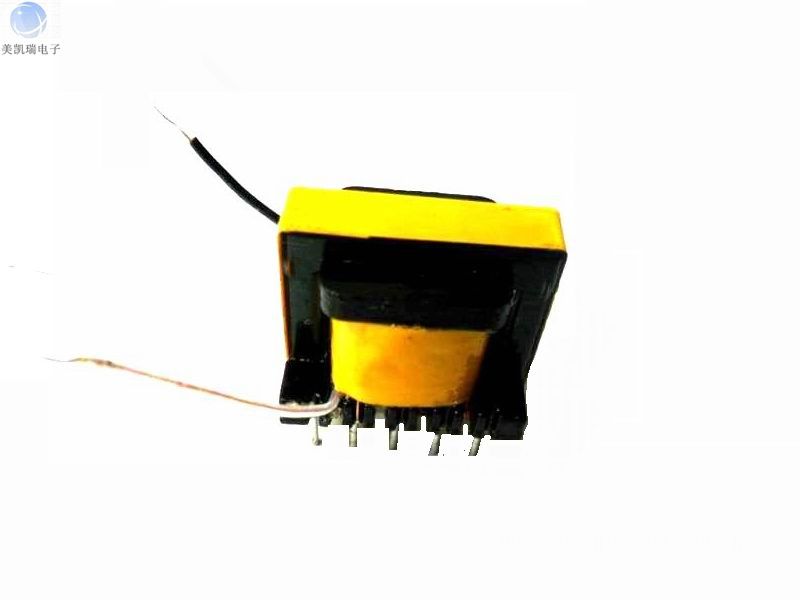

EI22高頻變壓器
一、EI22高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EI22-1 | 立式 | Ⅰ | 24.0 | 19.0 | 20.5 | 5 | 4.0 | 5 | 4.0 | 10.0 | Φ0.6 |
EI22-2 | 臥式 | Ⅱ | 24.0 | 25.5 | 18.5 | 8 | 2.5 | 8 | 2.5 | 15.0 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EI22高頻變壓器。
二、EI22高頻變壓器性能
1.工作頻率：20kHz-300KHz
2.輸出功率：5 to 18 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EI22高頻變壓器的特點
EI22高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EI型變壓器是基本型的鐵氧體磁芯，它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，具有優良的材料特性，適用于典型的變壓器結構，EI型高頻變壓器適用范圍廣，工作頻率高，工作電壓范圍寬，輸出功率大，熱穩定性能高。適用于各種開關電源變壓器和阻流線圈。
四.EI22高頻變壓器的應用
EI22高頻變壓器常應用于自激振蕩電子變壓器、車載電源音頻變壓器、開關電源驅動變壓器、移動設備變壓器等。
五.EI22高頻變壓器價格
EI22高頻變壓器的價格區間一般在2.0 -3.2元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
