EFD型高頻變壓器

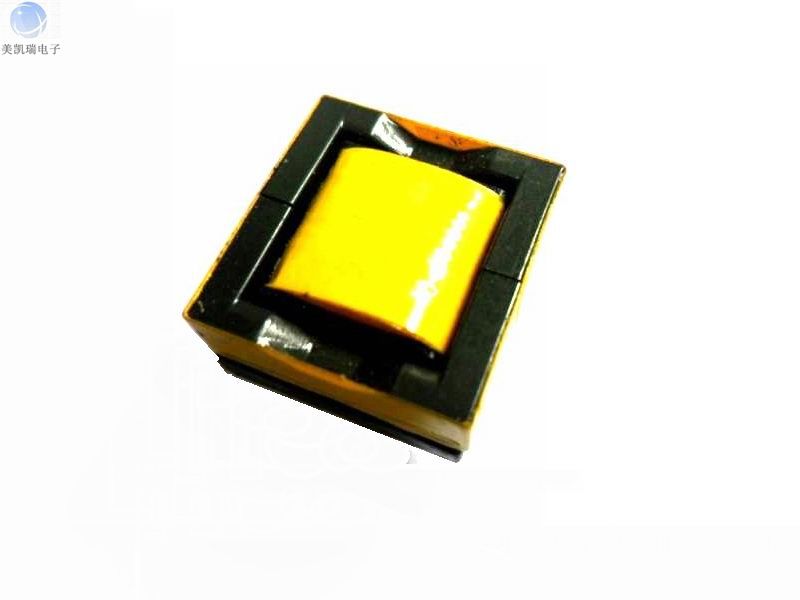

EFD25高頻變壓器

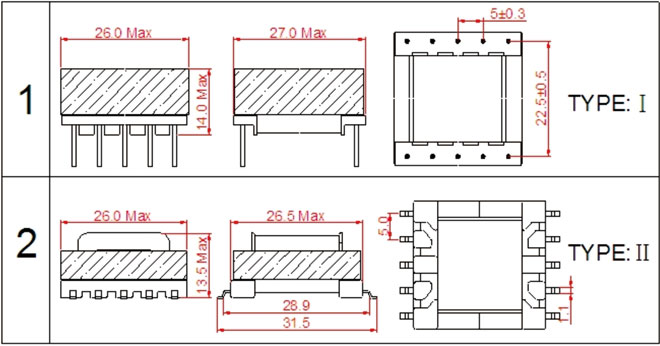

一.EFD25高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EFD25-01 | 臥式 | Ⅰ | 26.0 | 27.0 | 14.0 | 5 | 5.0 | 5 | 5.0 | 22.5 | Φ0.8 |
EFD25-02 | 臥式 | Ⅱ | 26.0 | 26.5 | 13.5 | 5 | 5.0 | 5 | 5.0 | 28.6 | Φ1.1 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EFD25高頻變壓器。
二.EFD25高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：15 to 50 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EFD25高頻變壓器的特點
EFD25高頻變壓器具有尺寸小，高度低，價格便宜，可靠性高的特點。EFD型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會提高；其它性能接近于EE型和EC型變壓器。
四.EFD25高頻變壓器的應用
EFD25高頻變壓器常應用于DC-DC轉換器、驅動變壓器、升壓變壓器、手持式開關電源充電器等。
五.EFD25高頻變壓器價格
EFD25高頻變壓器的價格區間一般在3.0-6.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
