PQ型高頻變壓器

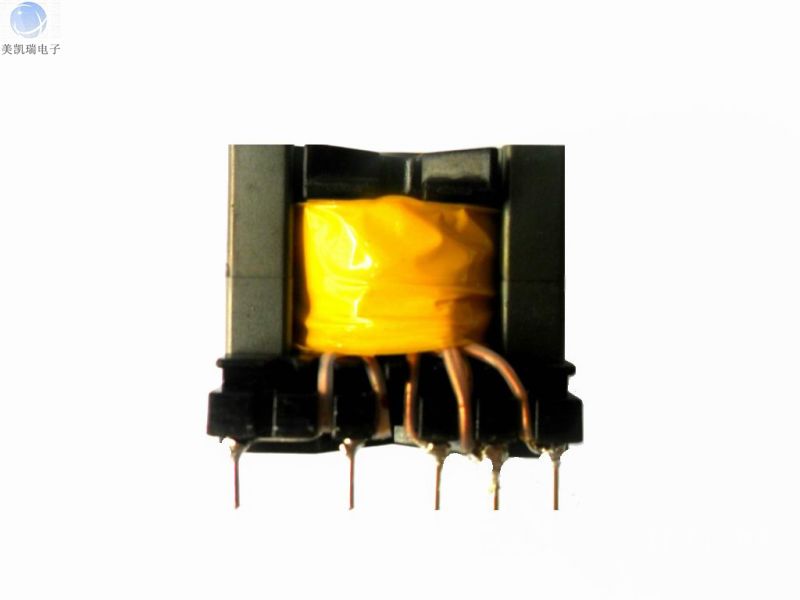

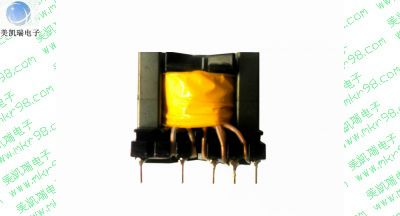

PQ3225高頻變壓器

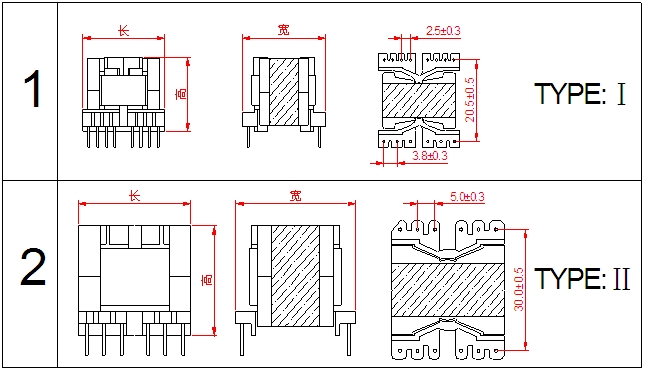

一. PQ3225高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
PQ3225 | 立式 | Ⅰ | 34 | 35 | 24.0 | 6 | 3.8 | 8 | 2.5 | 20.5 | Φ0.8 |
PQ3225 | 立式 | Ⅱ | 34 | 26 | 26.0 | 6 | 5.0 | 6 | 5.0 | 30.0 | Φ0.8 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格PQ3225高頻變壓器。
二. PQ3225高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：10 to 1000 W
3.工作溫度：-40℃ to +180℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
PQ3225高頻變壓器具有結構緊密，功率大，價格適中，可靠性高的特點。PQ型高頻變壓器的磁芯是為了適應新型開關電源的使用要求而設計的鐵氧體磁芯，它的形狀能滿足工作在高頻下的開關電源變壓器減少銅損和鐵損的要求，同樣也能適應開關電源在溫升方面的要求；它的圓形中心柱使繞線更為容易，線包容量加大，骨架的引線端使產品安裝十分可靠，適用于開關電源和阻流線圈。
四. PQ3225高頻變壓器的應用
PQ3225高頻變壓器常應用于電動車充電器用變壓器、DC-DC轉換器、驅動變壓器、筆記本電源、逆變電源、UPS電源、通信電源等。
五. PQ3225高頻變壓器價格
PQ3225高頻變壓器的價格區間一般在5.0-7.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
