EF型高頻變壓器

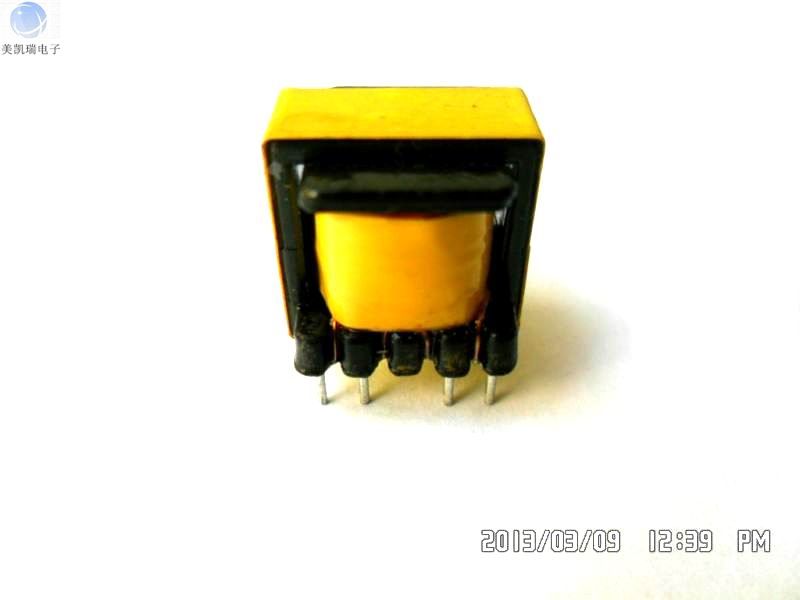

EF12.6高頻變壓器
一.EF12.6高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EF12.6-1 | 立式 | I | 14.5 | 11.0 | 16.0 | 3 | 3.8 | 3 | 3.8 | 7.6 | Φ0.6 |
EF12.6-2 | 臥式 | II | 14.0 | 14.5 | 10.0 | 3 | 5.0 | 3 | 5.0 | 10.0 | Φ0.6 |
EF12.6-3 | 臥式 | II | 14.0 | 14.5 | 10.0 | 5 | 2.5 | 5 | 2.5 | 10.0 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EF12.6高頻變壓器。
二.EF12.6高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 8 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EF12.6高頻變壓器的特點
EF12.6高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EF型變壓器是基本型的鐵氧體磁芯，它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，具有優良的材料特性，適用于典型的變壓器結構，EF型磁芯增大了磁芯的截面積，可盡可能地縮小電源整體的體積，利于小型化，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四.EF12.6高頻變壓器的應用
EF12.6高頻變壓器常應用于手機充電器、DC-DC轉換器、驅動變壓器、數碼相機、手持式開關電源充電器等。
五.EF12.6高頻變壓器價格
EF12.6高頻變壓器的價格區間一般在0.85 -1.8元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
