ETD型高頻變壓器

ETD49高頻變壓器

ETD49高頻變壓器

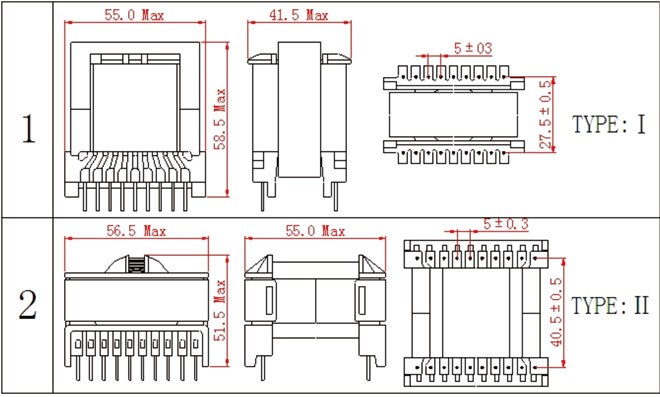

    一.ETD49高頻變壓器尺寸外觀圖(單位:mm)

     圖片



    品名

    式別

    骨架樣式

    1PINPIN距)

    2PINPIN距)

    排距

    PIN

    ETD49-01

    立式

    I

    55.0

    41.5

    58.5

    9

    5.0

    9

    5.0

    27.5

    Φ1.0

    ETD49-02

    立式

    I

    56.0

    38.5

    58.5

    10

    5.0

    10

    5.0

    30.5

    Φ1.0

    ETD49-03

    立式

    I

    56.5

    40.0

    58.5

    11

    5.0

    11

    5.0

    27.5

    Φ1.0

    ETD49-04

    臥式

    56.5

    55.0

    51.5

    10

    5.0

    10

    5.0

    40.5

    Φ1.0



    以上為公司常用骨架樣式,其它款式暫未列入其中,歡迎咨詢。本公司可按客戶要求定制各種規格ETD49高頻變壓器。


    二.ETD49高頻變壓器性能
      1.工作頻率:50kHz-500KHz
      2.輸出功率:20 to 1200 W
      3.工作溫度:-40℃ to +125℃
      4.儲存溫度:-25℃ to +85℃
      5.儲存濕度:30 to 95%



    三.ETD49高頻變壓器的特點
      ETD49高頻變壓器具有繞制方便,價格適中,可靠性高的特點。ETD型變壓器是基本型的鐵氧體磁芯,損耗小、輸出功率大、工作頻率寬,溫升低,性能穩定。它們被廣泛用于開關電源及和多種電子線路中,振蕩方式有全橋,半橋,單端式,諧振式,推挽式線路等,具有優良的材料特性,ETD磁芯的圓柱型中心柱,使之繞線較為容易,并增大了繞組的截面積,可增大輸出功率,用于各種開關電源及逆變器,UPS等。



    四.ETD49高頻變壓器的應用
      ETD49高頻變壓器常應用于PC電源變壓器、LLC電源變壓器、通信電源變壓器,工業變頻器等。



    五.ETD49高頻變壓器價格
      ETD49高頻變壓器的價格區間一般在15-23.5元之間,價格主要取決于產品的工藝復雜程度、客戶對原材料的要求,以及是否要求過安規認證等。
