ETD型高頻變壓器

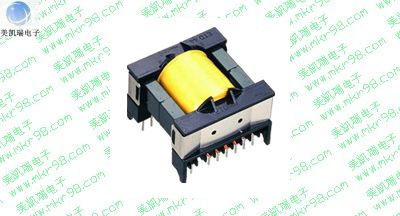

ETD44高頻變壓器

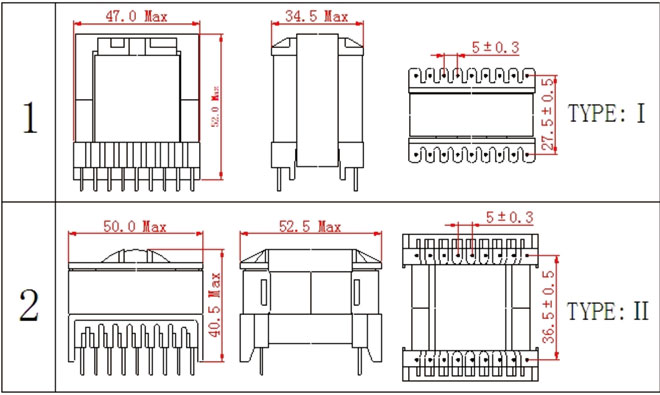

一.ETD44高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
ETD44-01 | 立式 | Ⅰ | 47.0 | 34.5 | 52.0 | 9 | 5.0 | 9 | 5.0 | 27.5 | Φ1.0 |
ETD44-02 | 臥式 | Ⅱ | 50.0 | 52.5 | 40.5 | 9 | 5.0 | 9 | 5.0 | 36.5 | Φ1.0 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格ETD44高頻變壓器。
二.ETD44高頻變壓器性能
1.工作頻率：50kHz-500KHz
2.輸出功率：20 to 800 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.ETD44高頻變壓器的特點
ETD44高頻變壓器具有繞制方便，價格適中，可靠性高的特點。ETD型變壓器是基本型的鐵氧體磁芯，損耗小、輸出功率大、工作頻率寬，溫升低，性能穩定。它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，ETD磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源及逆變器，UPS等。
四.ETD44高頻變壓器的應用
ETD44高頻變壓器常應用于PC電源變壓器、LLC電源變壓器、通信電源變壓器，工業變頻器等。
五.ETD44高頻變壓器價格
ETD44高頻變壓器的價格區間一般在8.5-15.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
