EE型高頻變壓器

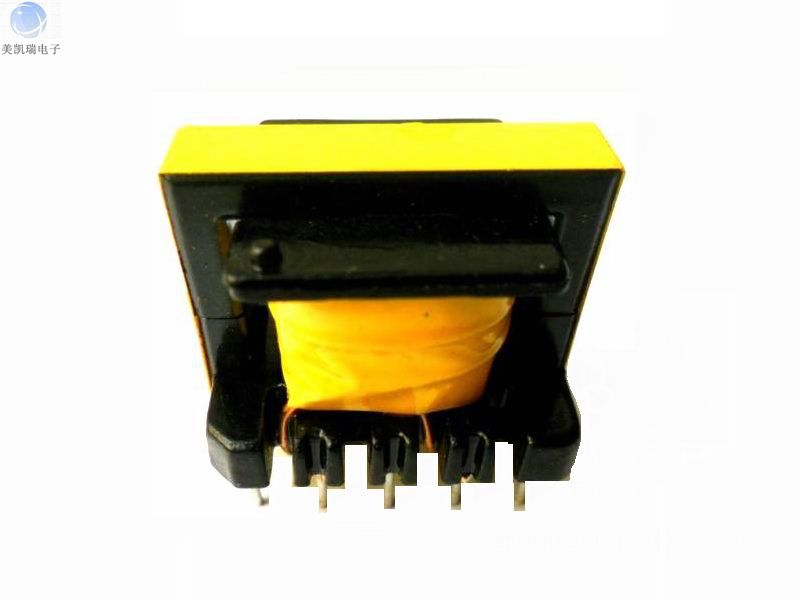

EE25高頻變壓器立式
一. EE25高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EE25-01 | 立式 | Ⅰ | 26.5 | 21.0 | 23.5 | 5 | 5.0 | 5 | 5.0 | 15.0 | Φ0.6 |
EE25-02 | 臥式 | Ⅱ | 27.5 | 21.5 | 18.0 | 5 | 4.8 | 5 | 4.8 | 15.5 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE25高頻變壓器。
二. EE25高頻變壓器性能
1.工作頻率：20kHz-300KHz
2.輸出功率：5 to 35 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EE25高頻變壓器的特點
EE25高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四.EE25高頻變壓器的應用
EE25高頻變壓器常應用于DC-DC轉換器、驅動變壓器、移動設備變壓器等。
五.EE25高頻變壓器價格
EE25高頻變壓器的價格區間一般在2.0 -3.2元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
