高頻逆變器通過高頻DC/AC變換技術，將低壓直流電逆變?yōu)楦哳l低壓交流電，然后經過高
頻逆變變壓器升壓后，再經過高頻整流濾波電路整流成通常均在300V以上的高壓直流電，最后通過工頻逆變電路得到220V工頻交流電供負載使用。高頻逆變器的優缺點：高頻逆變器采用的是體積小，重量輕的高頻磁芯材料，從而大大提高了電路的功率密度，使得逆變電源的空載損耗很小，逆變效率得到了提高。通常高頻逆變器峰值轉換效率達到90%以上。但是其也有顯著缺點，高頻逆變器不能接滿負荷的感性負載，并且過載能力差。
頻逆變變壓器升壓后，再經過高頻整流濾波電路整流成通常均在300V以上的高壓直流電，最后通過工頻逆變電路得到220V工頻交流電供負載使用。高頻逆變器的優缺點：高頻逆變器采用的是體積小，重量輕的高頻磁芯材料，從而大大提高了電路的功率密度，使得逆變電源的空載損耗很小，逆變效率得到了提高。通常高頻逆變器峰值轉換效率達到90%以上。但是其也有顯著缺點，高頻逆變器不能接滿負荷的感性負載，并且過載能力差。一.逆變電源變壓器的應用
逆變電源變壓器應用領域：大功率開關電源為主，如逆變直流電焊機；電解電鍍電源；激光電源、通訊設備電源、高頻感應加熱電源等。逆變電源變壓器是一種能夠?qū)⒅绷麟妷海ㄍǔＪ荄C12V/24V/36V幾種），轉換為和市電相同的 AC220V 交流電，供一般電器使用（特殊的規格可定制）；如車載逆變器是一種方便的車用電源轉換器。車載逆變器電源作為在移動中使用的直流變交流的轉換器，會給你的生活帶來很多的方便，是一種常備的車用汽車電子裝具用品。 首先要選擇專業的正規的工廠生產或經銷代理的車載逆變器產品。在國內有些用戶為圖方便將一些DC直流電器如：手機充電器、筆記本電腦等在車上不使用自身配的220V電源而配上簡易轉接器直接插到點煙器上，這樣是不對的，汽車的電瓶電壓不穩，直接取電可能會燒毀電器很不安全而且會大大影響電器使用壽命，因為原廠家供應的 220V 電源是廠家專為其電器設計的，穩壓器有極好的穩定性。 使用效果大有改善，總括來說，正弦波逆變器提供高質量的交流電，能夠帶動任何種類的負載，但技術要求和成本均高。修正正弦波逆變器可以滿足我們絕大部分的用電需求，效率高，噪音小，售價適中，因而成為市場中的主流產品。方波逆變器的制作方法采用簡易的多諧振蕩器，其技術屬于 50 年代的水平，將逐漸退出市場。

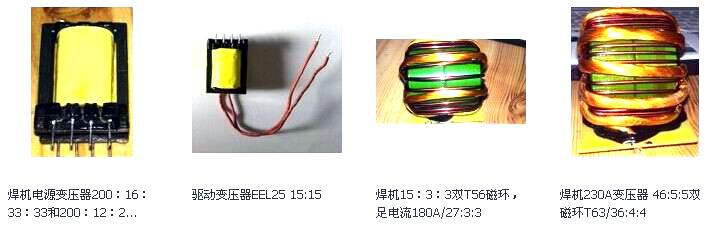

逆變焊機電源變壓器（如圖）
二.逆變電源變壓器的結構特點
1.線圈采用F級或C級漆多餅式繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有很好的散熱性能。
2.鐵心接縫采用亞弧焊焊接，線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程使變壓器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級。
3.外露部件均采取了防腐蝕處理，引出端子采用接線端子或銅排端子。
2.鐵心接縫采用亞弧焊焊接，線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程使變壓器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級。
3.外露部件均采取了防腐蝕處理，引出端子采用接線端子或銅排端子。
三.逆變電源變壓器使用注意事項
1、直流電壓要一致
每臺逆變電源變壓器都有接入直流電壓數值，如12V，24V等，要求選擇蓄電池電壓必須與逆變變壓器直流輸入電壓一致。例如，12V 逆變電源變壓器必須選擇12V蓄電池。
2、逆變電源變壓器輸出功率必須大于電器的使用功率，特別對于啟動時功率大的電器，如冰箱、空調，還要留大些的余量。
3、正、負極必須接正確 逆變電源變壓器接入的直流電壓標有正負極。紅色為正極（+），黑色為負極（—），蓄電池上也同樣標有正負極，紅色為正極（+），黑色為負極（—），連接時必須正接正（紅接紅），負接負（黑接黑）。連接線線徑必須足夠粗，并且盡可能減少連接線的長度。
4、應放置在通風、干燥的地方，謹防雨淋，并與周圍的物體有20cm以上的距離，遠離易 燃易爆品，切忌在該機上放置或覆蓋其它物品，使用環境溫度不大于40℃。
5, 充電與逆變不能同時進行。即逆變時不可將充電插頭插入逆變輸出的電氣回路中.
6、兩次開機間隔時間不少于5秒（切斷輸入電源）。
7、請用干布或防靜電布擦拭以保持機器整潔。
8、在連接機器的輸入輸出前，請首先將機器的外殼正確接地。
9、為避免意外，嚴禁用戶打開機箱進行操作和使用。
10、懷疑機器有故障時，請不要繼續進行操作和使用，應及時切斷輸入和輸出，由合格的檢修人員或本公司的特約維修單位檢查維修。
11、在連接蓄電池時，請確認您的手上沒有其它金屬物，以免發生蓄電池短路，灼傷人體
