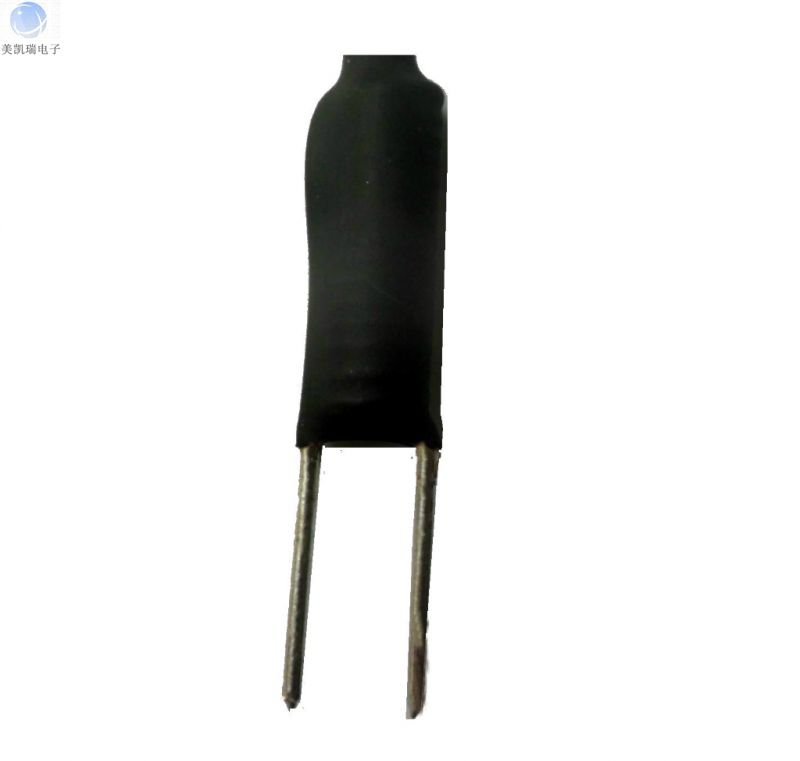

R棒形電感

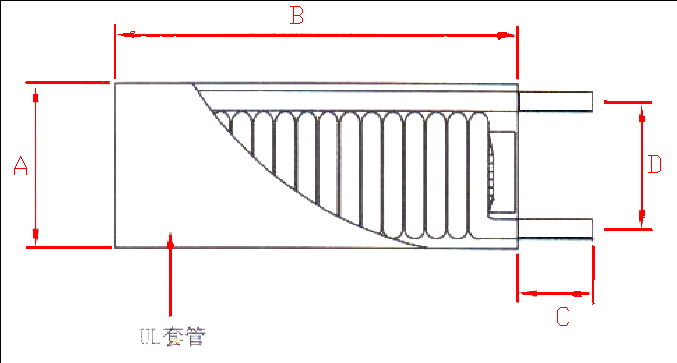

一. R棒形電感尺寸外觀圖（單位：mm）
品名 | A | B | C | D(±0.5) | 腳徑(±0.05) |
R3*10 | 5.6 | 14 | 10 | 4.0 | 1.0 |
R3*15 | 5.6 | 19 | 10 | 4.0 | 1.0 |
R3*20 | 5.6 | 24 | 10 | 4.0 | 1.0 |
R4*10 | 6.6 | 14 | 10 | 5.0 | 1.0 |
R4*15 | 6.6 | 19 | 10 | 5.0 | 1.0 |
R4*18 | 6.6 | 22 | 10 | 5.0 | 1.0 |
R4*20 | 6.6 | 24 | 10 | 5.0 | 1.0 |
R5*15 | 7.6 | 19 | 10 | 6.0 | 1.0 |
R5*20 | 7.6 | 24 | 10 | 6.0 | 1.0 |
R6*30 | 8.6 | 34 | 10 | 7.0 | 1.0 |
以上為公司常用樣式，其它款式暫未列入其中，如有需求，歡迎來電咨詢！本公司可按客戶要求定制各種規格R棒形電感。 各種規格鎳鋅磁性材料R棒形電感（R3×10、R3×12、R3×15、R3×15.5、R3×20、R4×10、R4×12、R4×15、R4×18、R4×20、R4×25、R5×15、R5×20、R5×25、R6×10、R6×15、R6×20、R6×25、R6×30、R6×32等等。
二. R棒形電感性能
1.工作頻率：40kHz-5MHz
2.工作溫度：-40℃ to +125℃
3.儲存溫度：-25℃ to +85℃
4.儲存濕度：30 to 95%
三. R棒形電感的特點
R棒形電感采用大電流設計，以適大電流電路板，具有體積小、安裝簡單、規格多樣化可供選擇的特點。與工形電感不同的是；工型電感可以做到mH，而棒型電感只能做到幾十uH。
四. R棒形電感的應用
R棒形電感常應用于電源供給器、功率放大器、開關電路的雜訊濾波、工控整流器、晶閘管控制電路、輸出扼流圈等。
五. R棒形電感價格
R棒形電感的價格區間一般在0.30-0.75元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
