EE型高頻變壓器

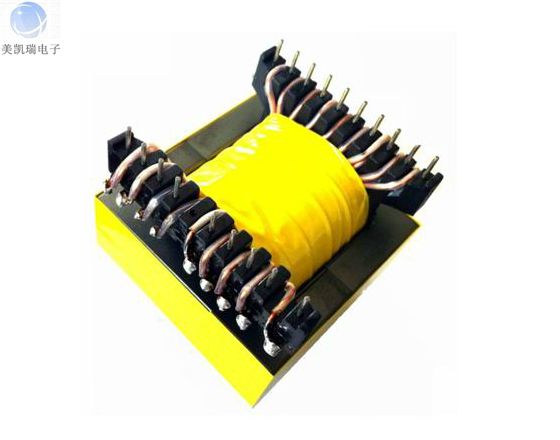

EE55高頻變壓器
一. EE55高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EE55-01 | 立式 | Ⅰ | 44.0 | 57.0 | 53.0 | 7 | 5.0 | 7 | 5.0 | 39.4 | Φ1.0 |
EE55-02 | 臥式 | Ⅱ | 57.0 | 57.0 | 44.0 | 7 | 5.0 | 7 | 5.0 | 40.0 | Φ1.0 |
EE55-03 | 臥式 | Ⅱ | 57.0 | 57.0 | 52.0 | 10 | 5.0 | 10 | 5.0 | 45.0 | Φ1.0 |
EE55-04 | 臥式 | Ⅱ | 57.0 | 57.0 | 70.0 | 10 | 5.0 | 10 | 5.0 | 45.0 | Φ1.0 |
EE55-05 | 臥式 | Ⅱ | 57.0 | 57.0 | 41.0 | 11 | 5.0 | 11 | 5.0 | 40.0 | Φ1.0 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。骨架裝配EE55磁芯有EE5515\EE5521\EE5525三種類型。本公司可按客戶要求定制各種規格EE55高頻變壓器。
二.EE55高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：80 to 2000 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EE55高頻變壓器的特點
EE55高頻變壓器具有窗口面積大、繞制方便，價格適中，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四.EE55高頻變壓器的應用
EE55高頻變壓器常應用于UPS電源變壓器和電感器、DC-DC轉換器、開關電源主功率變壓器、車載逆變器電源變壓器、諧振電感等。
五.EE55高頻變壓器價格
EE55高頻變壓器的價格區間一般在25 -65元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
