EE型高頻變壓器

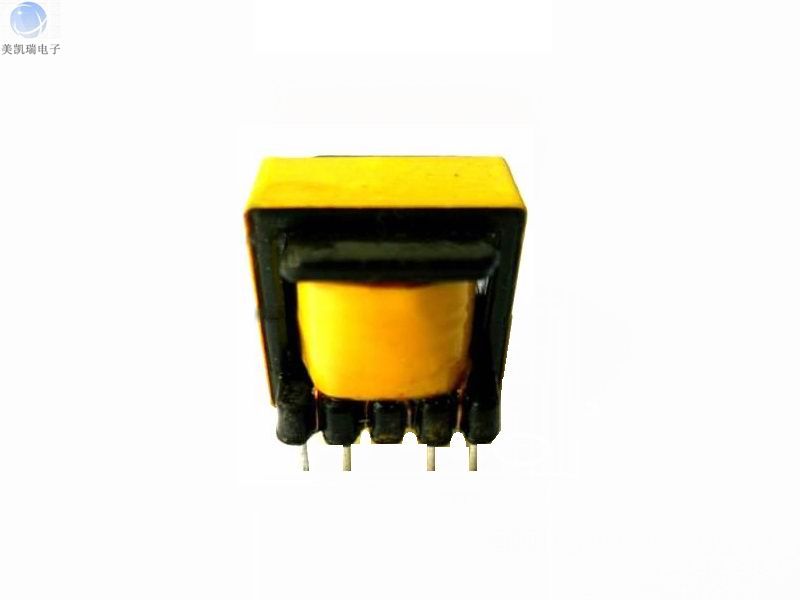

EE13高頻變壓器立式
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EE13-1 | 立式 | Ⅰ | 13.5 | 13.5 | 13.5 | 5 | 2.5 | 5 | 2.5 | 8.5 | Φ0.6 |
EE13-2 | 立式 | Ⅰ | 13.5 | 13.5 | 12.0 | 4 | 2.5 | 4 | 2.5 | 10.2 | Φ0.6 |
EE13-3 | 立式 | Ⅱ | |||||||||
13.5 | 17.0 | 14.0 | 4 | 3.5 | 4 | 3.5 | 13.0 | Φ0.6 | |||
EE13-4 | 立式 | Ⅱ | 15.0 | 18.5 | 14.0 | 5 | 2.8/3.5 | 4 | 3.2/5.0 | 16.5 | Φ0.6 |
EE13-5 | 臥式 | Ⅲ | 14.0 | 19.0 | 14.0 | 5 | 2.7 | 2 | 9.0 | 16.0 | Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE13高頻變壓器。
二. EE13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 10 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
EE13高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四.EE13高頻變壓器的應用
EE13高頻變壓器常應用于手機充電器、DC-DC轉換器、驅動變壓器、數碼相機、手持式開關電源充電器等。
五. EE13高頻變壓器價格
EE13高頻變壓器的價格區間一般在0.85 -1.2元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
