EF型高頻變壓器

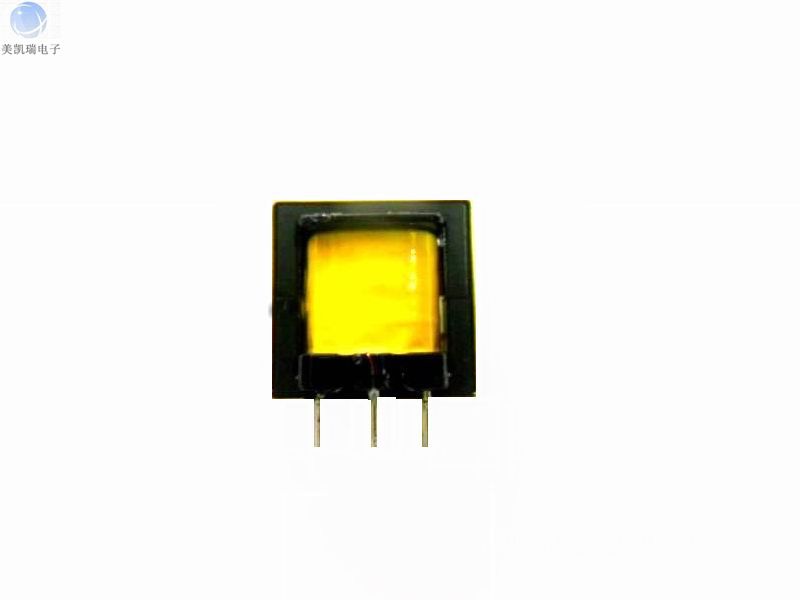

EF20高頻變壓器 加寬
一.EF20高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EF20-01 | 立式 | I | 22.0 | 15.0 | 21.5 | 3 | 4.7 | 3 | 4.7 | 7.5 | Φ0.6 |
EF20-02 | 立式 | I | 23.5 | 15.0 | 23.5 | 3 | 5.0 | 3 | 5.0 | 12.0 | Φ0.7 |
EF20-03 | 臥式 | Ⅱ | 21.5 | 21.5 | 15.5 | 4 | 5.0 | 4 | 5.0 | 15.0 | Φ0.7 |
EF20-04 | 臥式 | Ⅱ | 23.0 | 22.0 | 17.0 | 5 | 4.0 | 5 | 4.0 | 15.0 | Φ0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EF20立式高頻變壓器。
二.EF20高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：8.0 to 25 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EF20高頻變壓器的特點
EF20高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EF型變壓器是基本型的鐵氧體磁芯，它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，具有優良的材料特性，適用于典型的變壓器結構，EF型磁芯增大了磁芯的截面積，可盡可能地縮小電源整體的體積，利于小型化，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四.EF20高頻變壓器的應用
EF20高頻變壓器常應用于DC-DC轉換器、驅動變壓器、數碼相機、手持式開關電源充電器等。
五.EF20高頻變壓器價格
EF20高頻變壓器的價格區間一般在1.8-2.7元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
